无符号数的除法运算实现

手算二进制除法

先回忆人类在草稿纸上做二进制除法的竖式流程。核心逻辑很简单：够减写 1，不够减写 0。

举例：算 $15÷2$。

• 15 的二进制是 1111（为了对齐，前面补零扩展成 8 位：0000 1111）。

• 2 的二进制是 0010。

我们怎么算？除数 0010 一步步右移，每次移动后都要比较中间余数：

• 一眼看穿上面比下面大（够减），就在顶上写个 1，然后减出真实余数。

• 一眼看穿上面比下面小（不够减），就在顶上写个 0，拉下个数字接着比。

人类的优势是能直接比较大小。但在硬件里，这个优势不存在。

除法运算的硬件现实

底层 ALU（算术逻辑单元）不会“看大小”，它只会做减法（底层会转成补码加法）。

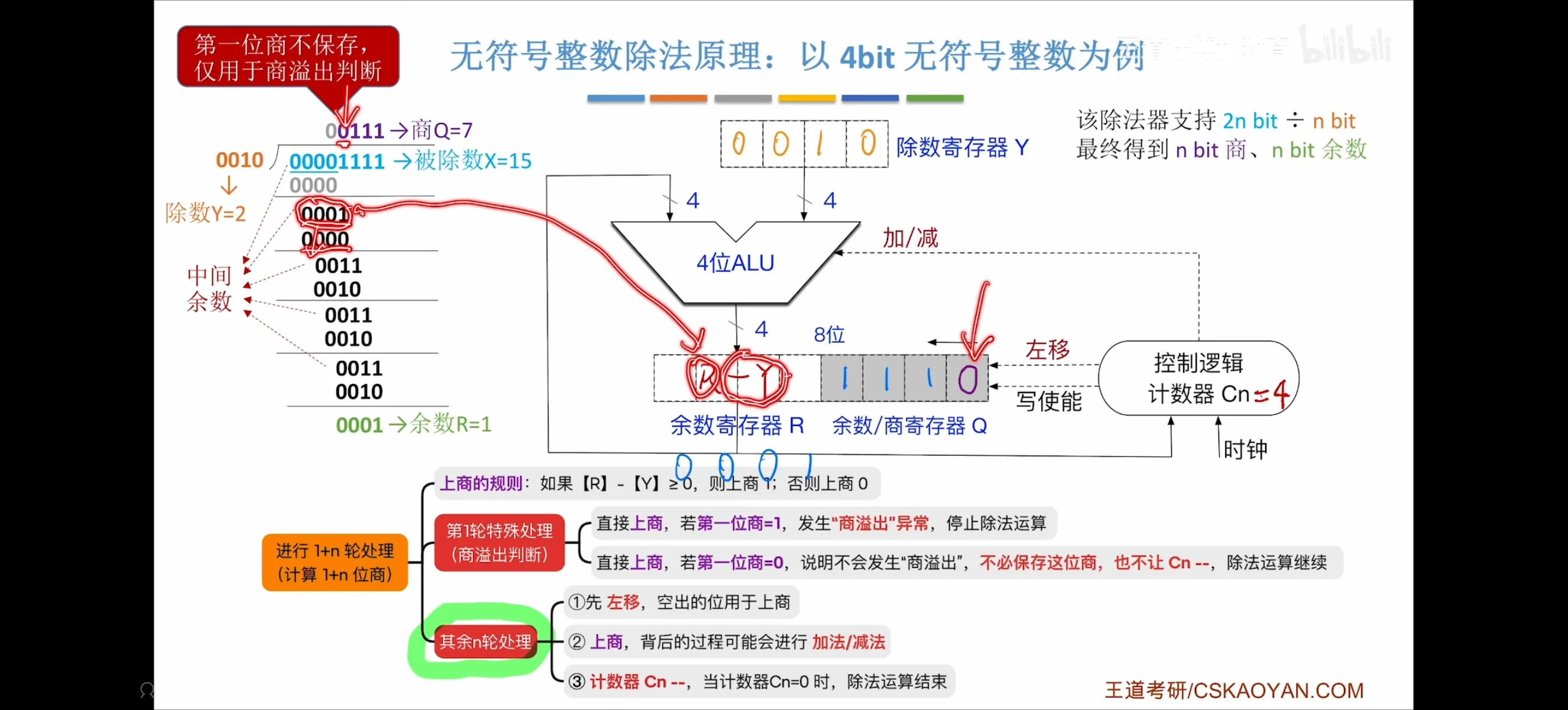

为适应这个限制，除法机器按下面方式设计：

• 容器扩容（$2n$ 位）：乘法会把位宽从 $n$ 变成 $2n$，除法作为逆运算，也要准备 $2n$ 位通路（例如 4 位除法需要 8 位容器）。被除数不够长时，需要在高位补 0。

• 双寄存器结构：这个 8 位容器由两个 4 位寄存器组成，左边是 R 寄存器（余数），右边是 Q 寄存器（商）。

• 物理动作：数据进入后整体左移（对应竖式“拉下一位”），逐步生成商。

恢复余数法

ALU 无法预判够不够减，所以流程是先减再判断。

1. 左移拉数字：把 Q 的最高位移入 R。

2. 试探减法：ALU 执行 $R-Y$（当前余数减去除数）。

3. 根据结果写商：

   • 如果结果非负，商位填 1，进入下一轮。

   • 如果结果为负，商位填 0。

4. 恢复余数：结果为负时，执行 $R+Y$ 恢复现场。

这就是恢复余数法。流程是“试探减法 -> 失败恢复”，会额外消耗时钟周期。

4. 加减交替法：数学魔术与负债推延

为减少恢复开销，提出了加减交替法（不恢复余数法）。

工程师们做了一个小学代数推导： 如果当前减法失败（得到 $R-Y$），与其“先加 $Y$ 恢复、再左移（乘 2）、再减 $Y$”（最终得到 $2R-Y$），不如直接左移失败结果得到 $2R-2Y$，并在下一轮改做加法 $+Y$。

这样可以保持等价。

流程变成：

• 上一步结果为正：商填 1。下一轮先左移，再减 $Y$。

• 上一步结果为负：商填 0。不恢复，直接左移，下一轮改加 $Y$。

最后一步是唯一例外：如果最终余数仍为负，没有下一轮可平衡，就必须额外执行一次 $+Y$。

商溢出

这台机器还有一个限制：保存商的 Q 寄存器只有 $n$ 位（例如 4 位最多表示十进制 15）。

例如 $64÷2=32$，结果 32 需要 6 位二进制，无法装进 4 位 Q 寄存器，这就是商溢出（Quotient Overflow），并且如果被除数和除数均是单精度数那么不会溢出，如果除数是双精度数则可能发生溢出。

为避免算到最后才发现溢出，机器在正式移位前会做“第 1 轮检查”： 取被除数最高 $n$ 位与除数比较。只要满足 $\text{高 }n\text{ 位}\ge \text{除数}$（表示首轮就能减），就说明后续商位数会超过 Q 寄存器，机器立即抛出商溢出异常。

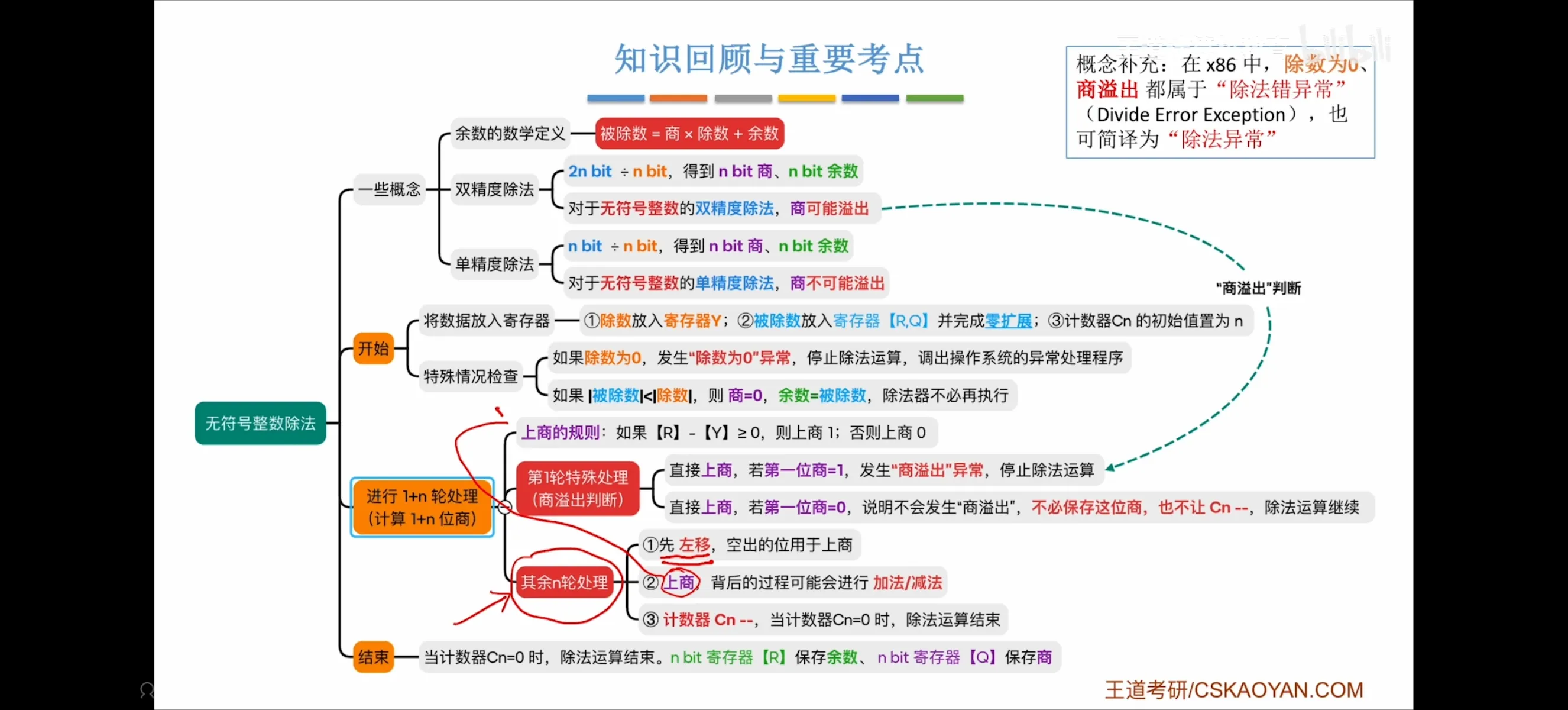

知识总结表
